Lift Barang: Solusi Angkut untuk Industri, Gudang & Pabrik

Lift barang merupakan sistem transportasi vertikal yang dirancang khusus untuk memindahkan muatan material, bahan baku produksi, hingga produk jadi antar lantai secara cepat dan aman. Oleh karena itu, sistem ini menjadi kebutuhan vital bagi operasional gudang logistik, pabrik manufaktur, workshop perakitan, maupun ruko komersial.

Selain meningkatkan kecepatan distribusi beban, penerapan pesawat angkat yang tepat juga meminimalkan risiko kecelakaan kerja akibat bongkar muat manual. Kiyatama Engineering menghadirkan solusi rancang bangun lift kargo custom yang disesuaikan secara presisi dengan kebutuhan kapasitas, dimensi ruang, dan karakteristik bangunan Anda.

Fungsi & Kebutuhan Lift Barang di Sektor Industri

Berbeda dengan elevator penumpang komersial, lift kargo berfokus utama pada kekuatan struktur mekanikal, kestabilan rangka rel, dan keandalan motor penggerak tonase besar. Oleh sebab itu, integrasi lift barang sangat dibutuhkan pada berbagai sektor operasional, di antaranya:

• Gudang Logistik & Pusat Distribusi: Mempercepat sirkulasi rotasi palet material menuju lantai mezzanine atau rak penyimpanan vertikal.
• Pabrik Manufaktur & Makanan: Memindahkan bahan baku dan komponen mesin antar lantai proses produksi tanpa menghambat alur kerja.
• Ruko & Toko Grosir: Membantu mobilisasi stok barang dagangan bertingkat secara efisien dan hemat ruang.
• Workshop & Industri Berat: Menangani pengangkutan material logam atau sparepart alat berat dengan tingkat keamanan ekstra.

Panduan Memilih Kapasitas Angkut Beban

Menentukan kapasitas angkut tidak hanya berpatokan pada berat rata-rata barang saat ini, melainkan harus memperhitungkan beban puncak serta faktor keamanan dinamis (safety factor). Kiyatama Engineering menyediakan unit dengan rentang kapasitas teruji:

Kapasitas Angkut	Karakteristik Penggunaan	Tautan Informasi Detail
500 Kg	Ideal untuk ruko toko, workshop kecil, dan gudang retail ringan.	Lihat Spesifikasi 500 Kg
1000 Kg (1 Ton)	Standar pabrik manufaktur, warehouse logistik, dan industri makanan.	Lihat Spesifikasi 1 Ton
2000 Kg (2 Ton)	Konstruksi heavy duty untuk muatan palet mesin dan sparepart berat.	Lihat Spesifikasi 2 Ton
3000 Kg (3 Ton+)	Kapasitas ekstra besar untuk galangan, mining, atau integrasi otomatis.	Lihat Proyek McDermott Batam

Komponen Utama Sistem Lift Barang

Sebuah lift barang tidak hanya terdiri dari sangkar dan mesin pengangkat, melainkan kesatuan sistem mekanikal, elektrikal, dan perangkat keamanan yang bekerja terintegrasi. Spesifikasi setiap komponen disesuaikan dengan kapasitas angkat, jumlah lantai, dan pola operasional di lokasi Anda.

1. Hoist atau Mesin Penggerak

Hoist merupakan sumber tenaga pengangkat utama. Untuk kebutuhan industri, sistem dapat menggunakan unit hoist lift barang bertipe electric wire rope hoist maupun electric chain hoist. Pemilihan kapasitas hoist wajib memperhitungkan berat sangkar, sistem mekanis, tinggi angkat, serta frekuensi siklus angkut harian.

Ada banyak pilihan merek hoist, seperti Hitachi, Mitsubishi, Demag, LG, Fujima, Verkronn, Toyo, dan Ameko. Ada juga yang menggunakan rakitan sendiri dengan menggabungkan Motor listrik with brake dengan gear reduser, drum, dan sling. Namun saat ini mulai ditinggalkan karena kurang praktis dan mekanisme pengaturan sling untuk menghindari gesekan lebih rumit.

2. Sangkar atau Keranjang

Sangkar dirancang khusus sesuai dimensi barang yang akan diangkut. Rangka keranjang dibuat kokoh dengan dinding pengaman dan lantai plat bordes anti-selip. Bagian ini dapat disesuaikan untuk memudahkan bongkar muat menggunakan hand pallet, trolley, maupun forklift.

Berkaitan dengan proses loading dan unloading keranjang di lantai 1, penggunaan lubang (pit) untuk mensejajarkan level lantai dengan keranjang lebih menguntungkan daripada menggunaan ramp yang memberatkan operator ketika mendorong hand trolley kedalam lift.

3. Struktur Menara (Hoistway)

Struktur hoistway berfungsi sebagai rangka utama penopang lintasan lift. Kiyatama Engineering menggunakan profil baja standar seperti Wide Flange (WF), UNP, serta hollow structural steel yang dihitung kekuatannya terhadap beban dinamis.

Ada 2 macam struktur, tipe free standing yang tidak boleh menyentuh struktur bangunan yang ada dan tipe integrated dengan bangunan existing. Pertimbangannya tentu kekuatan struktur bangunan yang ada disamping juga biaya yang lebih rendah jika hoistway bisa “menumpang” kekuatan bangunan.

4. Rel Pemandu dan Sistem Guide

Rel berfungsi menjaga kestabilan lintasan sangkar saat bergerak naik dan turun. Sistem pemandu menggunakan rel baja presisi yang dipadukan dengan roda lift barang (guide shoe/roller) berbahan baja atau teflon khusus untuk meredam getaran.

Ada beberapa material yang umum dipakai, antara lain baja profile UNP atau WF yang berpadangan dengan roda, dan T-Rail yang berpasangan dengan guide shoe. Pemasangan T-rail lebih mudah karena memang dirancang khusus untuk guide laju keranjang.

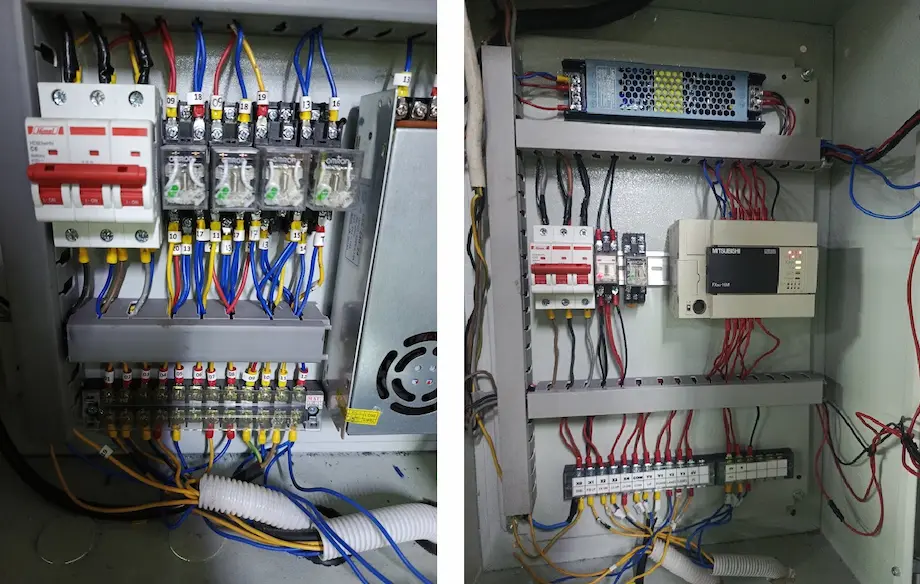

5. Panel Kontrol Elektrik

Panel kontrol menjadi pusat otomasi lift. Untuk keamanan operator, sirkuit kendali menggunakan tegangan rendah 24 VDC. Sistem dapat menggunakan kontaktor relay hingga programmable logic controller (PLC) yang dilengkapi tombol call dan send di setiap lantai.

PLC digunakan untuk lift barang 3 lantai atau lebih karena membuat sistem lebih sederhana daripada menggunakan relay di dalam panel box.

6. Limit Switch (Sensor Batas Elevasi)

Limit switch bertugas mendeteksi posisi sangkar dan menghentikan pergerakan motor secara otomatis tepat di batas lantai yang ditentukan, sehingga mencegah risiko benturan pada dasar pit maupun ujung atas struktur. Digunakan juga untuk mendeteksi posisi pintu untuk memastikan dalam keadaan tertutup saat lift dijalankan.

Banyak sekali macam limit switch, mulai dari mekanis yang menggunakan stick untuk mendeteksi posisi keranjang, maupun digital yang mengunakan proximity atau bisa juga infrared.

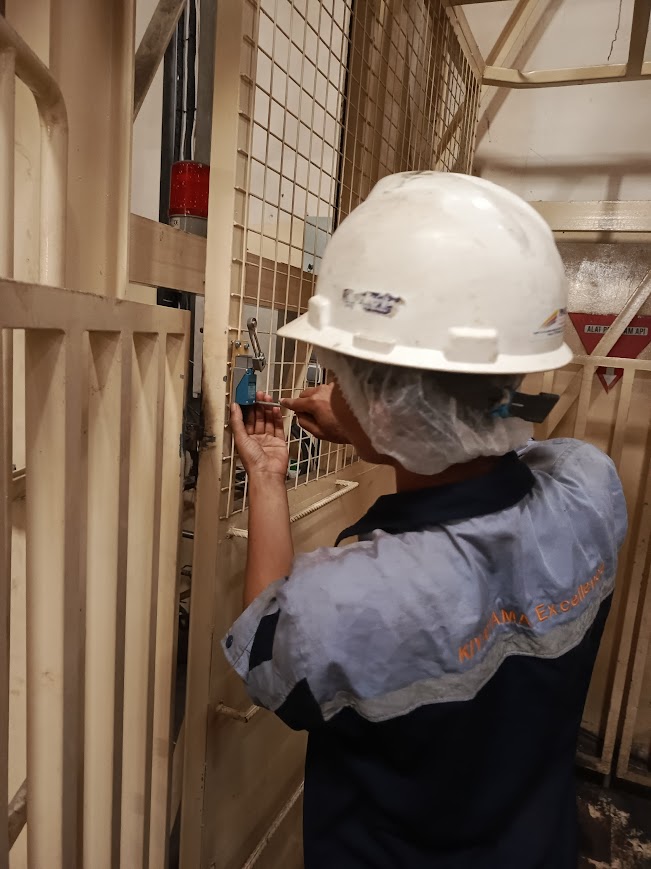

7. Pintu Pengaman & Door Safety Interlock

Pintu akses lift dilengkapi switch pengaman door interlock. Mekanisme ini memastikan sangkar lift tidak akan dapat beroperasi jika ada salah satu pintu lantai yang masih terbuka atau belum terkunci rapat.

Penggunaan pintu harmonika relatif lebih aman dari pintu swing karena tidak ada bagian pintu yang keluar dan mengenai hoistway ketika bergerak naik turun. Maka door interlock menjadi kebutuhan mutlak untuk pintu tipe swing. Pilihan lainnya pintu sliding naik-turun mengunakan motor pengerak. Pilihan tergantung budged dan kebutuhan di lapangan.

8. Safety Catch Device (Rem Darurat Anti-Jatuh)

Safety Catch Device (ARL) merupakan fitur keselamatan kritis. Perangkat mekanikal ini akan bekerja seketika mencengkeram rel baja pemandu jika terjadi kendala putus sling atau kegagalan tarikan pada hoist.
Perangkat ini bekerja dengan sistem mekanis berupa sepasang roda gigi pencengkeram yang bergerak berdasarkan gerakan hook keranjang lift. Ketika hook terangkat pasangan gigi akan renggang, dan keranjang bisa bergerak bebas. Sementara itu kalau hook posisi turun, dalam hal ini karena seling atau rantai putus, pasangan gigi dengan bantuan pegas akan merapat dan mencengkeram dengan sangat kuat ke rail.

Dalam beberapa kasus yang kami alami, keranjang dengan beban 2 ton mampu ditahan diatas dengan aman oelh perangkat safety ini.

Menentukan Ukuran dan Dimensi Keranjang

Ukuran sangkar (karoseri) harus dirancang pas dengan barang terbesar yang akan diangkut, termasuk memperhitungkan ruang akses alat bantu seperti hand pallet atau troli. Selain itu, dimensi luar rangka juga wajib disesuaikan dengan luas lubang shaft (void) gedung eksisting.

Untuk panduan standar ukuran kabin ruko, gudang, maupun perkantoran, Anda dapat mempelajari detailnya di artikel panduan ukuran dan dimensi lift barang.

Pilihan Sistem Penggerak: Wire Rope vs Chain Hoist

Mekanisme pengangkat merupakan jantung dari performa lift kargo. Pada praktiknya, pemilihan sistem penggerak didasarkan pada intensitas pengangkatan harian dan ketinggian elevasi:

• Electric Wire Rope Hoist: Menggunakan sling baja berkekuatan tarik tinggi. Sistem ini sangat unggul untuk perjalanan gedung bertingkat tinggi serta beban berat berkelanjutan. Kecepatan angkatnya juga relatif lebih cepat daripada tipe chain.
• Electric Chain Hoist: Menggunakan rantai baja alloy bersertifikasi. Pilihan ini sangat andal untuk presisi penempatan lantai dan perawatan yang lebih simpel. Jangkauan ketinggian untuk chain hoist maksimal hanya 12 meter. Lebih dari itu hoist akan terguncang hebat ketika mengangkat akibat getaran rantai yang terlalu panjang.

Standar Keselamatan & Proteksi K3 Disnaker

Keselamatan kerja merupakan prioritas mutlak pada pesawat angkat dan angkut. Oleh sebab itu, seluruh unit rancangan Kiyatama Engineering mengacu pada regulasi keselamatan ketenagakerjaan resmi (Permenaker RI) guna mempermudah proses uji riksa kelayakan (SLO K3) oleh PJK3.

• Safety Lock Anti-Jatuh (ARL): Pengaman mekanikal otomatis yang langsung mencengkeram rel baja jika tali pengangkat mengalami gangguan mendadak.
• Safety Door Interlock: Sistem kelistrikan pintar yang memastikan pintu sangkar/lantai tertutup rapat sebelum motor diizinkan bergerak.
• Double Limit Switch: Sensor pembatas langkah atas dan bawah guna mencegah benturan sangkar pada ujung rel.
• Panel Kontrol 24 VDC & PLC: Rangkaian kontrol bertegangan rendah yang aman bagi operator dan kompatibel untuk otomatisasi industri.
• Load Limiter : berfungsi untuk mencegah beban berlebih yang dimasukkan kedalam lift barang.

Estimasi Harga dan Faktor Biaya Pembuatan

Biaya investasi pembuatan lift kargo dipengaruhi oleh kombinasi spesifikasi teknis, antara lain kapasitas beban nominal, total elevasi lantai, dimensi keranjang custom, jenis baja profil rel (UNP/WF), serta opsi penambahan enclosure dinding pengaman.

Dengan demikian, rincian biaya yang akurat dapat diperoleh melalui tahapan survei dan penyusunan RAB resmi. Untuk melihat gambaran rentang biaya terlengkap berdasarkan konfigurasi lantai, silakan kunjungi halaman informasi harga lift barang standar K3.

Tahapan Pengerjaan: Desain hingga Uji Beban

Guna menjamin mutu konstruksi dan kepresisian struktur di lapangan, seluruh proyek dikerjakan melalui tahapan standar engineering yang sistematis:

1. Konsultasi & Survei Lapangan: Analisa jalur elevasi, kekuatan tumpuan sipil, dan ketersediaan daya listrik 1 Phase/3 Phase.
2. Drawing Desain 2D/3D: Pembuatan gambar teknis sebagai acuan fabrikasi presisi.
3. Fabrikasi Workshop: Perakitan struktur rel, pengelasan keranjang plat bordes, dan perakitan panel kontrol di workshop Jombang.
4. Ereksi & Instalasi di Lokasi: Pemasangan tiang tiang rel, motor hoist, penarikan kabel instalasi, dan sensor K3.
5. Commissioning & Load Test: Uji fungsi sistem kendali, simulasi rem darurat, dan uji angkat beban sebelum serah terima resmi.

Portofolio Penerapan di Berbagai Industri

Kiyatama Engineering telah berpengalaman menangani instalasi sistem angkut barang di berbagai kota besar di Indonesia. Di samping proyek sektor swasta dan retail, kami juga dipercaya oleh perusahaan berskala nasional dan multinasional:

Perusahaan / Klien	Lokasi Proyek	Aplikasi & Kapasitas
PT McDermott Indonesia	Batam, Kepulauan Riau	Heavy Duty Cargo Lift 3 Ton
PT Indoworld	NIP, Mojokerto	Lift Barang Otomatis + Integrasi Conveyor
PT Surabaya Autocomp Indonesia (SAI)	NIP, Mojokerto	Lift Industri Komponen Otomotif
CV Goodyear Karangpilang	Surabaya	Fabrikasi Lift Barang Pabrik Genteng
Amanda Brownies	Yogyakarta	Lift Bahan Baku Pengolahan Makanan

Pelajari rekam jejak dokumentasi pengerjaan kami selengkapnya di halaman galeri proyek Kiyatama Engineering.

Pertanyaan Umum (FAQ)

Konsultasikan Kebutuhan Lift Barang Anda

Sampaikan kapasitas muatan, perkiraan dimensi sangkar, jumlah lantai, dan lokasi proyek Anda. Tim teknis Kiyatama Engineering siap membantu kalkulasi teknis yang paling efisien, kokoh, dan bergaransi.
